Mehr Komfort im Garten: Steckdosensäule einfach selbst bauen
Auf unserem Parkplatz befindet sich ein Steckdosenwürfel direkt auf dem Boden. Mit den Jahren sind jedoch die umliegenden Büsche immer weiter gewachsen, sodass der Zugang zunehmend schwieriger wurde. Außerdem werden wir schließlich nicht jünger, und ständiges Bücken macht die Sache nicht angenehmer.
Also habe ich beschlossen, einen Steckdosenständer zu bauen.
Der Träger besteht aus einem 1,60 Meter langen Leimholzbalken, der kesseldruckimprägniert wurde und somit für den Außeneinsatz geeignet ist. Die Abdeckung fertigte ich aus 45 mm starkem Kambala-Holz, das sich durch seine Witterungsbeständigkeit gut für solche Anwendungen eignet.
Bei den Steckdosen habe ich mich für Schutzkontaktsteckdosen mit Klappdeckel und Dichtung in Schutzart IP44 entschieden. Verwendet wurden Einbausteckdosen, da sie sich optisch deutlich harmonischer in die Säule integrieren lassen als aufgesetzte Varianten.
So entstand eine praktische und zugleich ansprechende Lösung, bei der die Steckdosen bequem erreichbar sind und sich gleichzeitig unauffällig in die Umgebung einfügen.
Ablängen des Balkens auf der KAPEX 120

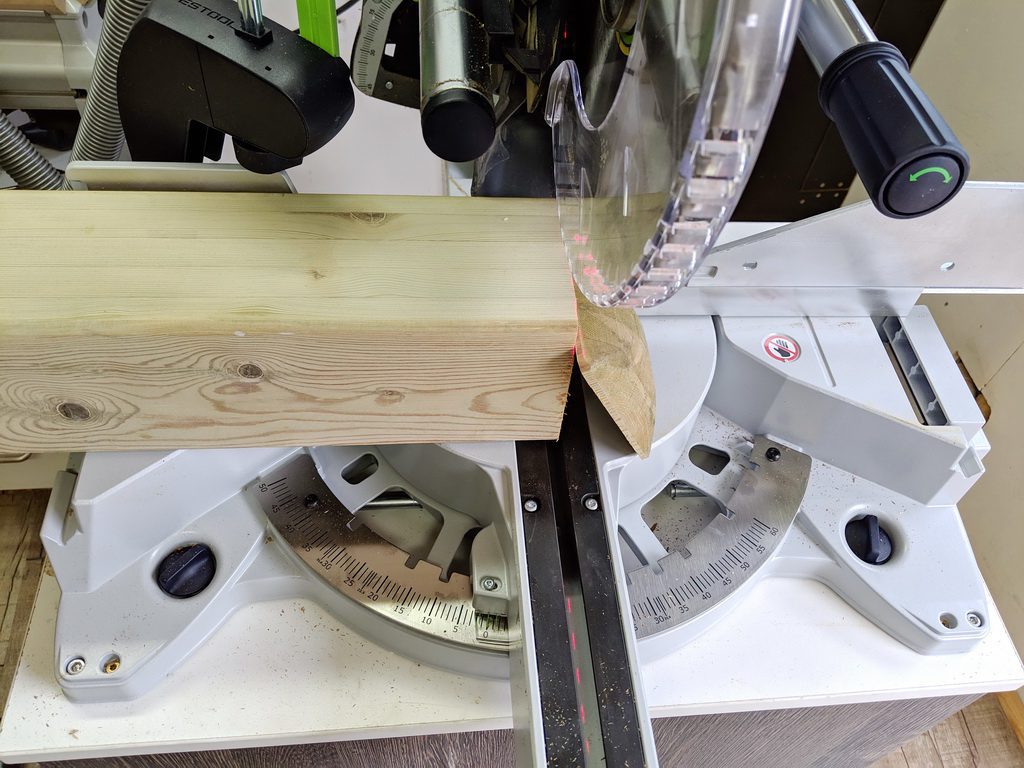

Den Balken habe ich auf der neuen Kappsäge auf Länge zugeschnitten. Das war ohnehin notwendig, da das obere Ende eine Rundung aufwies. Gleichzeitig erhielt ich dadurch eine passende Schablone für das spätere Einpassen des Balkens in den Deckel.
Mit einem Querschnitt von 11 × 11 cm wäre das Ablängen auf meiner Erika 85 Ec deutlich aufwendiger gewesen. Auf der KAPEX war das dagegen problemlos möglich. Es entfielen sämtliche Vorarbeiten wie das Montieren und Ausrichten des MFA, das Einstellen der Sägeblatthöhe oder das mehrfache Drehen des Balkens aufgrund einer zu geringen Schnitttiefe.
Auch die Schnittqualität konnte überzeugen. Die Schnittflächen waren sauber und präzise. Sicherlich trägt dazu auch das neue Sägeblatt seinen Teil bei.
Praktisch sind die beidseitigen Werkstückauflagen der KAPEX, die längere Werkstücke besser unterstützen sollen. In der Praxis helfen sie bei schweren oder sehr langen Werkstücken allerdings nur bedingt. Hier sind zusätzliche Auflagen oder eine geeignete Arbeitsfläche oft die bessere Lösung.
Trotzdem hat sich die Kappsäge bei diesem Arbeitsschritt bewährt und das Zuschneiden des massiven Balkens deutlich erleichtert.
Fräsen des Deckels

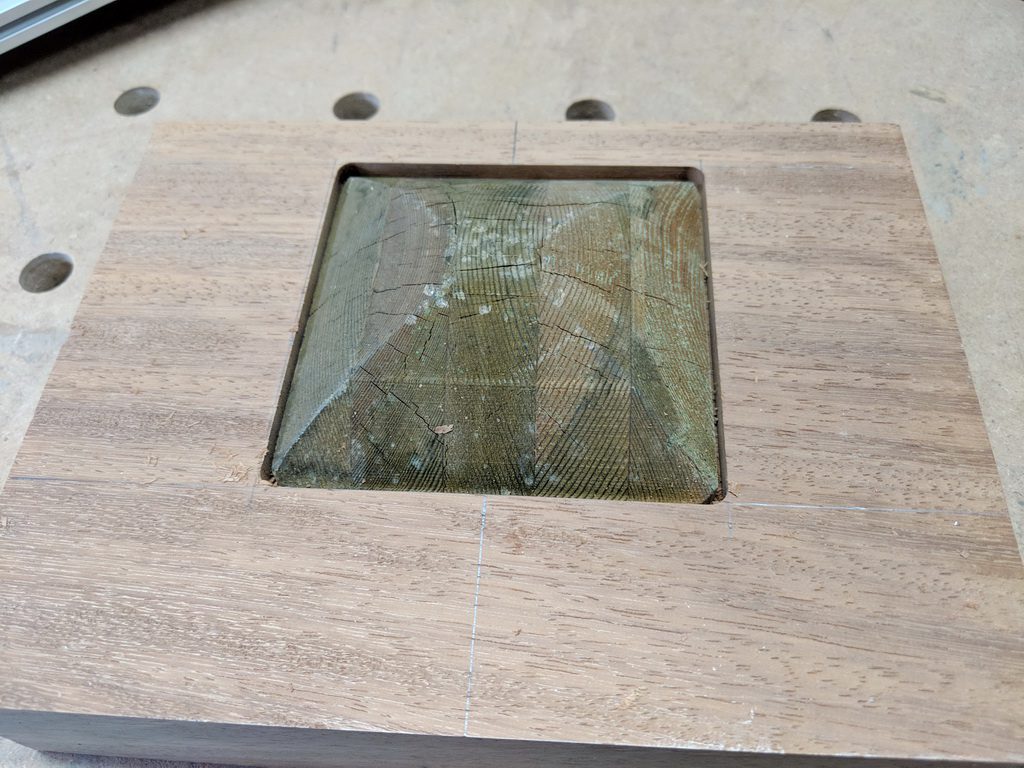

Der Deckel soll das Stirnholz des Trägerbalkens dauerhaft vor Witterungseinflüssen schützen. Das funktioniert jedoch nur dann zuverlässig, wenn der Deckel über dem Balken liegt und das Stirnholz vollständig abdeckt. Deshalb habe ich den Balken entsprechend eingefräst, sodass der Deckel passgenau aufliegt.

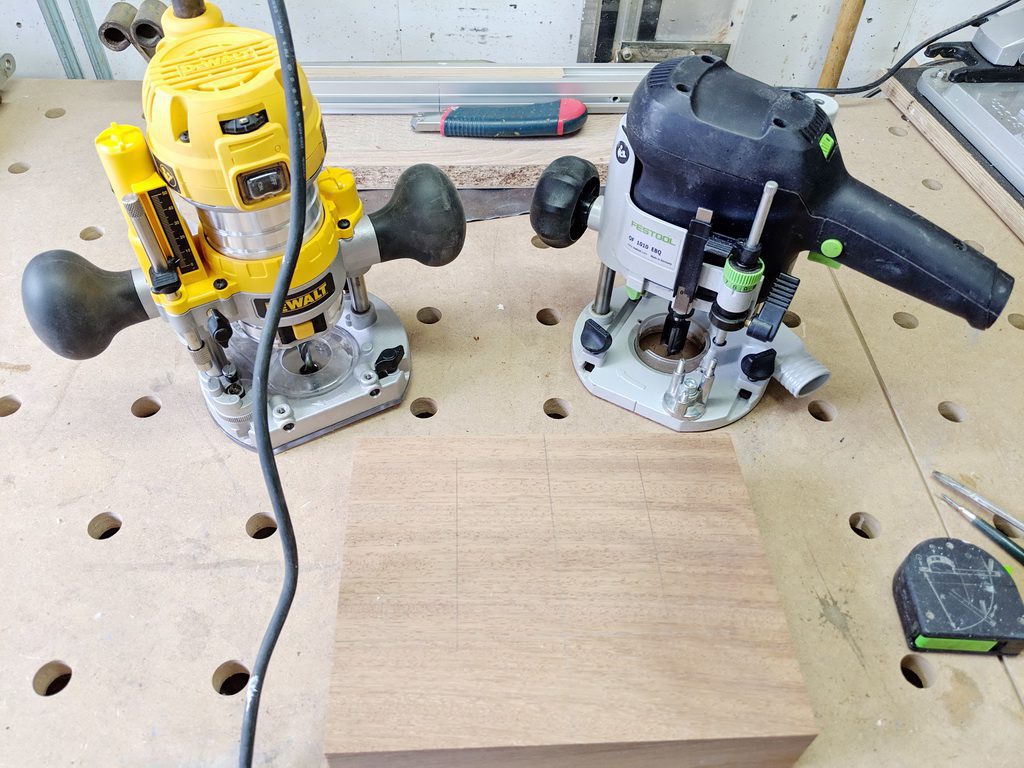

Da nur wenig Material entfernt werden musste, kam hierfür die DeWalt-Oberfräse zum Einsatz. Mit der Festool OF 1010 wäre die Arbeit ebenfalls problemlos möglich gewesen. Allerdings stößt bei dieser Maschine der Absaugschlauch in bestimmten Situationen an die Spannzangen, was besonders beim Fräsen enger Schablonen recht störend sein kann.
Für solche rechteckigen Ausfräsungen verwende ich grundsätzlich die Frässchablone von Festool. Sie lässt sich schnell und präzise einstellen und ermöglicht ein komfortables Arbeiten. Gerade bei wiederkehrenden oder maßhaltigen Fräsungen spart man damit viel Zeit und erhält saubere, exakt passende Ergebnisse.
Die Ausfräsung war damit schnell erledigt und der Deckel konnte anschließend sauber in den Balken eingepasst werden.
Verbindung Deckel mit Träger
Die Ausfräsung ist lediglich 10 mm tief. Für den konstruktiven Schutz des Hirnholzes ist das vollkommen ausreichend, da der Deckel das empfindliche Stirnholz zuverlässig vor direkter Bewitterung schützt.
Der Deckel wird dabei weder genagelt noch verschraubt oder verleimt. Stattdessen liegt er schwimmend auf einer dünnen Silikonschicht auf und wird darauf fixiert. Diese Lösung hat mehrere Vorteile: Es entstehen keine sichtbaren Befestigungspunkte, die Optik bleibt sauber und es gibt keine Beschädigungen durch Schrauben- oder Nagelköpfe.
Holzleim kam für mich nicht infrage, da die Verbindung im Außenbereich dauerhaft belastet wird. Montagekleber verwende ich ebenfalls ungern, da er beim Verarbeiten häufig aufquillt und unschöne Rückstände hinterlässt. Silikon dagegen gleicht kleine Unebenheiten aus, härtet elastisch aus und hält die Bauteile sicher zusammen, ohne Spannungen in das Holz einzubringen.
Nach demselben Prinzip habe ich auch die Hohlwanddosen in ihren Bohrungen fixiert.
Die Ausfräsung selbst erfolgte mit einem 10-mm-Spiralnutfräser. Mit einem solchen Fräser sollte man jedoch vorsichtig arbeiten. Gerade bei tieferen oder großflächigen Fräsungen sind mehrere flache Arbeitsgänge sinnvoll, um Fräser, Maschine und Werkstück nicht unnötig zu belasten und saubere Ergebnisse zu erzielen.
Kanten abrunden

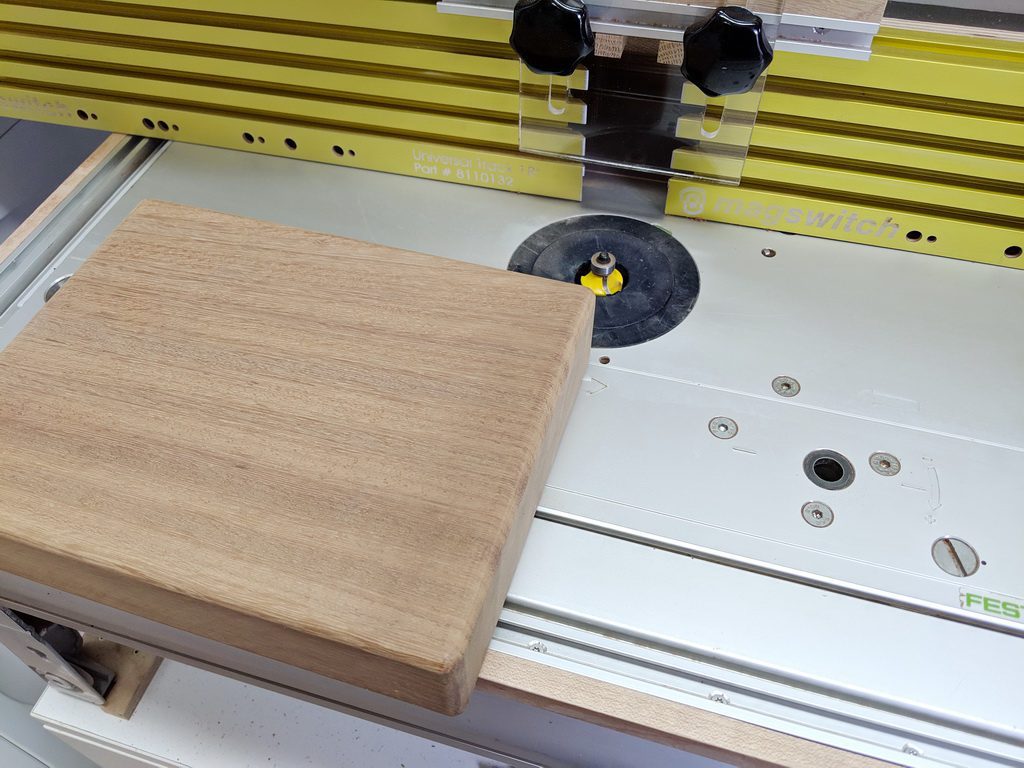

Die Kanten des Deckels lassen sich auf dem Frästisch schnell und sauber abrunden. Dabei bearbeite ich grundsätzlich zuerst die Hirnholzseiten. So lassen sich mögliche Ausrisse an den Längsseiten später sauber wegfräsen und die Kanten werden deutlich sauberer.
Den Deckel selbst konnte ich noch auf der Kappsäge zuschneiden. Zwar steht inzwischen bereits die neue Bosch GTS 10 XC in der Werkstatt, der passende Sägetisch befand sich zu diesem Zeitpunkt jedoch noch im Bau. Deshalb kam für diesen Arbeitsschritt noch die Kappsäge zum Einsatz.
Für die Abrundungen habe ich im Frästisch einen 1/4-Zoll-Abrundfräser mit 1/2-Zoll-Schaft eingespannt. Solche Fräser verwende ich besonders gern, da der größere Schaftdurchmesser für einen ruhigen Lauf sorgt und Vibrationen reduziert.
Die verwendeten Fräser stammen aus den USA. Mit deren Qualität habe ich durchweg gute Erfahrungen gemacht. Sie liefern saubere Ergebnisse, bleiben lange scharf und sind häufig sogar günstiger als vergleichbare Produkte, die hierzulande angeboten werden. Für mich gehören sie daher zu den interessantesten Werkzeugen im Bereich der Oberfräser.
Hohlraumdosen

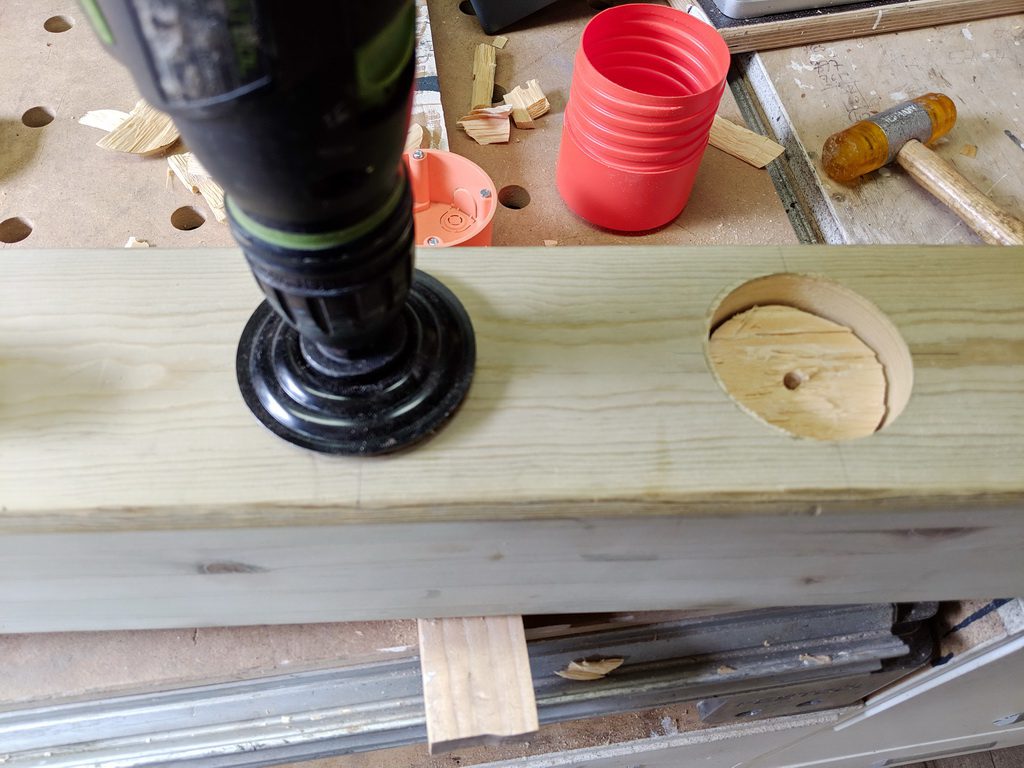

Der nächste Arbeitsschritt war das Bohren der Aussparungen für die Hohlwanddosen. Dafür habe ich einen geeigneten Forstnerbohrer verwendet, der sich für solche Durchmesser gut eignet.
Allerdings war ein Arbeiten in zwei Durchgängen notwendig, da sich der Holzkern nach dem ersten Bohrgang nur noch mit dem Stechbeitel entfernen ließ. Erst danach konnte ich die volle Tiefe erreichen. Eine Fräsung hätte an dieser Stelle keinen Vorteil gebracht, da der Aufwand für eine passende Schablone und einen Tiefenfräser deutlich höher gewesen wäre als der tatsächliche Nutzen.
Ein absolut planebener Bohrungsboden war dabei nicht erforderlich, da die Hohlwanddosen später ohnehin formschlüssig sitzen.
Die Kabeldurchführungen habe ich anschließend separat mit einem 12-mm-Holzbohrer an den vorgesehenen Positionen hergestellt, um die Leitungsführung sauber und unkompliziert zu ermöglichen.
Kabelanschlüsse

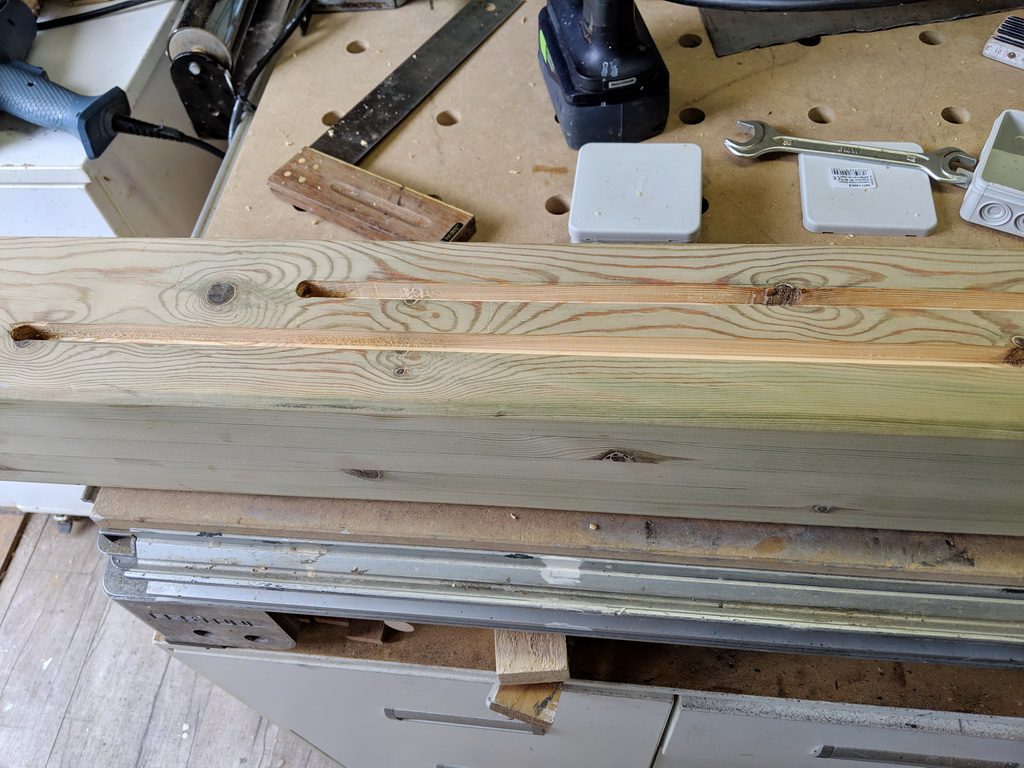

Die Kabel für die Steckdosen werden in Nuten auf der Rückseite der Säule geführt. Ich verwende dafür ein dreiadriges Kabel mit 3 × 1,5 mm², um eine ausreichende Reserve und Sicherheit bei der Installation zu gewährleisten.
Die Nuten habe ich mit der Festool OF 1010 und einem Spiralnutfräser hergestellt. In diesem Fall war die Verwendung der Festool-Fräse sinnvoll, da der Längsanschlag der DeWalt für präzise, lange Nuten nicht die gewünschte Genauigkeit und Stabilität bietet.
Unmittelbar nach dem Bohren der Löcher, dem Einbringen der Nuten und dem kompletten Schleifen des Balkens habe ich mit der Lackierung begonnen. Insgesamt habe ich vier Schichten aufgetragen, jeweils mit Zwischenschliff mit dem Schleifklotz.
Der Lack übernimmt dabei eine zentrale Funktion im Holzschutz. Neben dem konstruktiven und chemischen Schutz ist er vor allem der physikalische Schutz: Er bildet eine geschlossene Oberfläche, die das Eindringen von Wasser verhindert. Je sorgfältiger und gleichmäßiger der Anstrich ausgeführt wird, desto besser ist das Holz dauerhaft gegen Witterungseinflüsse geschützt.
Verkleben

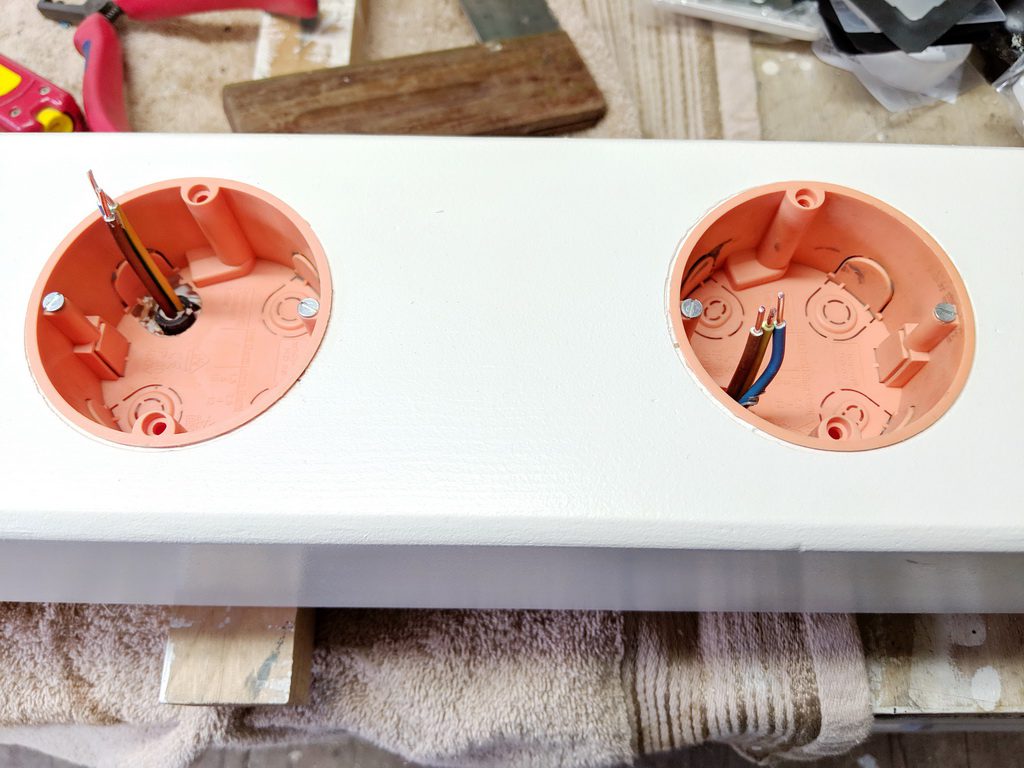

Die Hohlwanddosen sitzen nun passgenau in den vorbereiteten Aussparungen und sind sauber winklig ausgerichtet. Anschließend habe ich sie mit Silikon fixiert, sodass sie sicher im Bauteil sitzen und sich später nicht mehr bewegen können. Parallel dazu wurden die Kabel bereits konfektioniert und entsprechend verlegt.
Zur zusätzlichen Fixierung in den Nuten habe ich die Leitungen mit einem Aktivator-Sekundenkleber-System (Unika MBNEW-AZ / MitreBond) befestigt. Diese Methode hat sich in der Praxis als sehr zuverlässig erwiesen, da sie schnell aushärtet und die Kabel sicher in Position hält, ohne mechanische Belastung auf die Leitungen auszuüben.
Auf eine Lackierung der Kabel oder der Verteilerdosen habe ich bewusst verzichtet. Diese Bauteile verschwinden nach der Montage vollständig im Inneren der Konstruktion und sind später nicht mehr sichtbar, sodass eine Oberflächenbehandlung in diesem Bereich keinen Mehrwert bringt.
Die Kabelenden fertige ich selbst an. Das entsprechende Werkzeug ist vorhanden, sodass die Installation sauber und fachgerecht abgeschlossen werden kann.

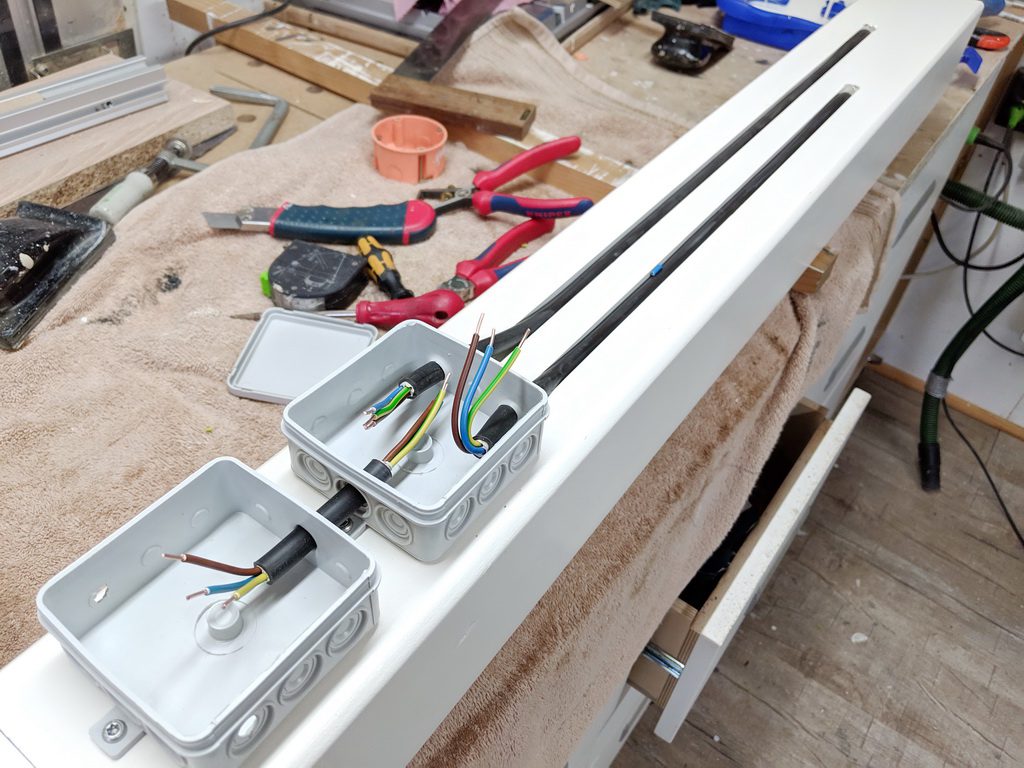

Anschlussdosen

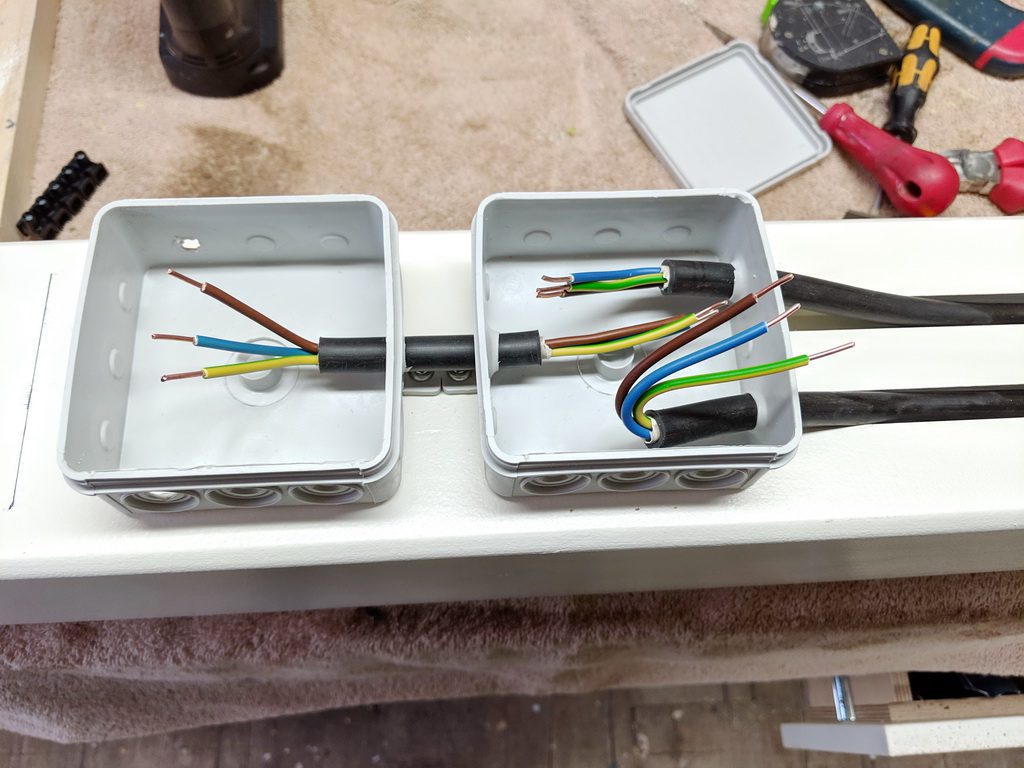

Zwei Steckdosen pro Einheit haben sich hier als praktische Lösung erwiesen, da sich die Verkabelung dadurch deutlich einfacher und übersichtlicher gestalten lässt. In der oberen Dose verbinde ich jeweils die beiden Zuleitungen der Steckdosen sowie ein kurzes Weiterführungskabel zur nächsten Einheit.

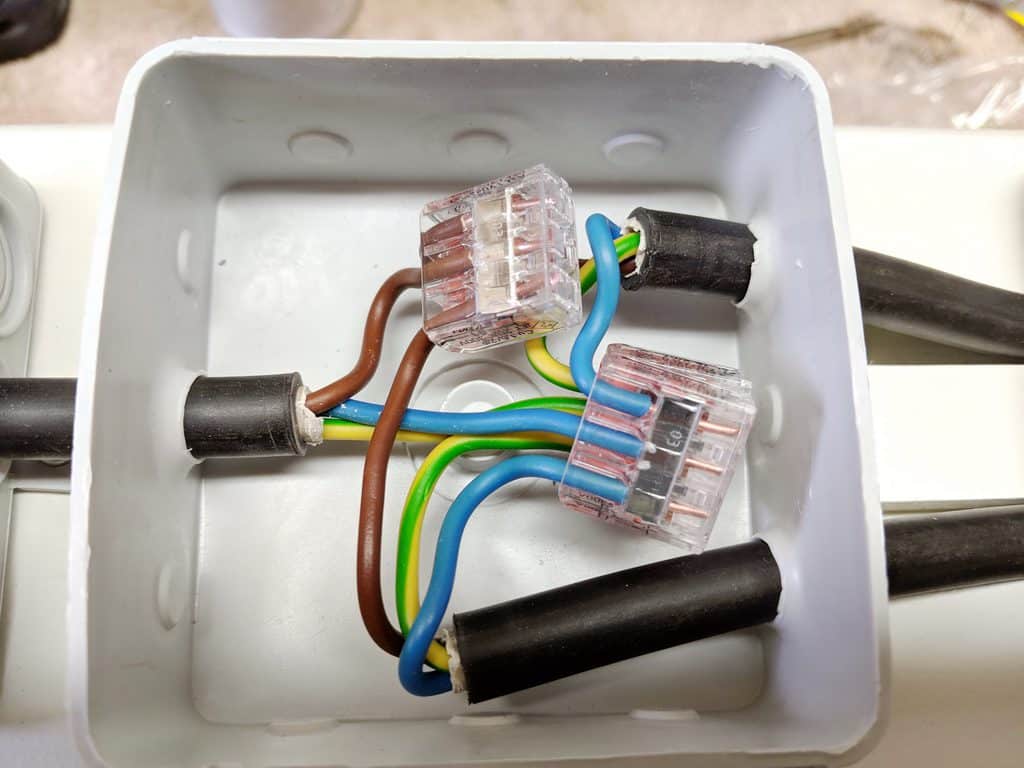

Zum Einsatz kommen dabei Wago 221-413 Verbindungsklemmen. Im Vergleich zu den früher üblichen Schraubklemmen ist die Verarbeitung damit wesentlich komfortabler. Gerade das schnelle, werkzeuglose Einlegen und sichere Fixieren der Leiter spart im Alltag viel Zeit und reduziert die Fehleranfälligkeit.
Auch wenn diese Klemmen in der Anschaffung etwas teurer sind, rechtfertigt die deutliche Arbeitserleichterung diesen Aufwand aus meiner Sicht problemlos. Ein weiterer Vorteil ist die Möglichkeit, die Verbindung jederzeit durch einfaches Umlegen des Hebels wieder zu lösen, ohne die Leiter zu beschädigen.
Nach der Verdrahtung richte ich die Klemmen so aus, dass sie nach oben zeigen. Dadurch wird zusätzlich verhindert, dass eventuell eindringendes Wasser direkt in die Anschlussbereiche gelangen kann.
In der unteren Dose kommen 2 Kabel an. Eine Zuleitung und eine Ableitung zu einer Wegeleuchte vorne. Diese Verteilerdosen sehen „billig“ aus, sind aber von Kopp. Allerdings traue ich der Dichtigkeit der Kabeldurchführungen nicht, wenn diese von oben in die Dose kommen. Deshalb habe ich am Rand noch etwas Silikon zur Abdichtung aufgetragen.
Qualitätsanspruch

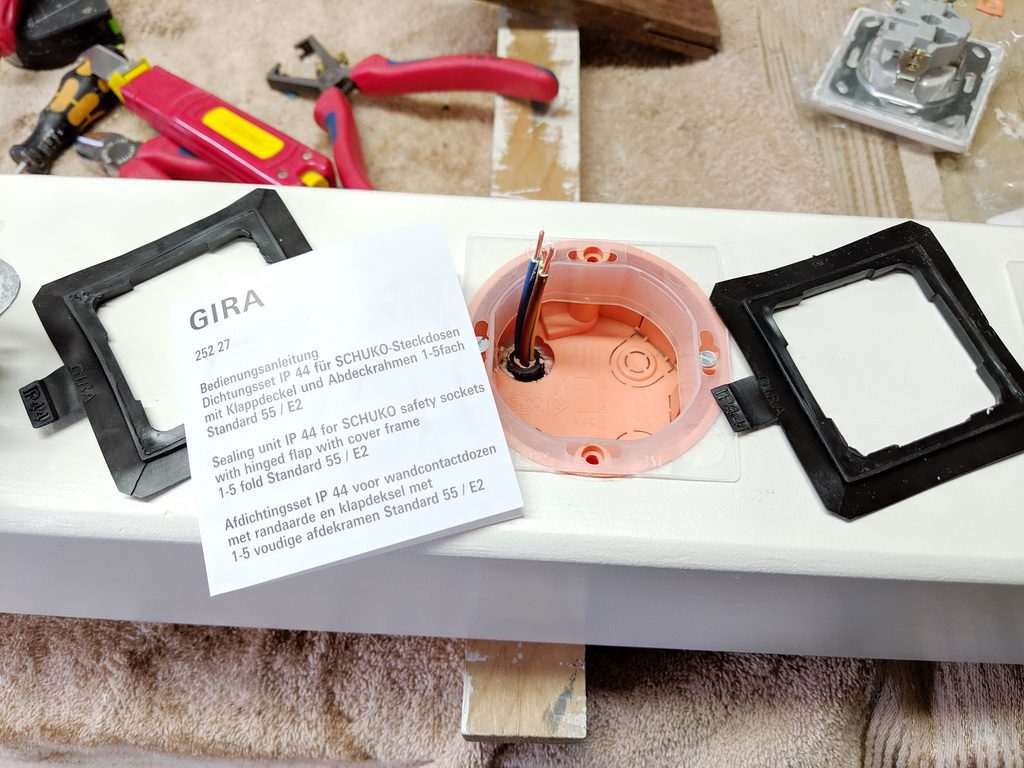

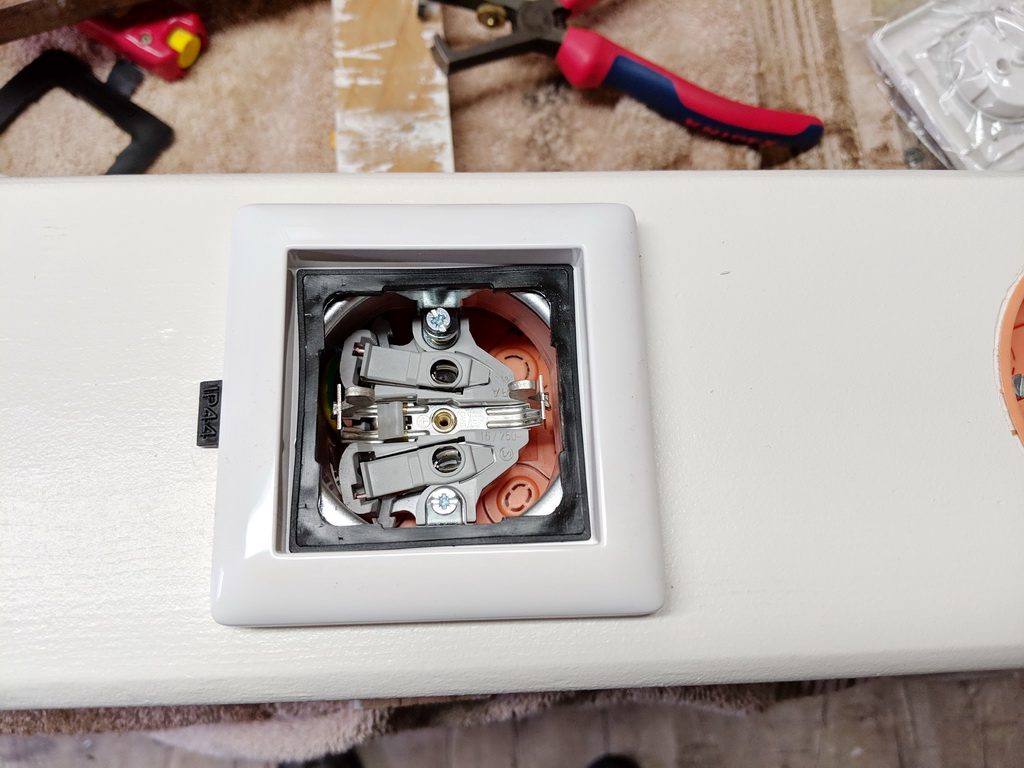

Im Außenbereich verwende ich grundsätzlich keine einfachen oder günstigen Komponenten, insbesondere nicht bei der Elektroinstallation. Aus diesem Grund habe ich mich bewusst für Steckdosen von GIRA entschieden. Diese sind für den Außenbereich geeignet und werden zusätzlich mit einem passenden Dichtungsset geliefert, das die Schutzart zuverlässig unterstützt.
Die Montage war an dieser Stelle etwas anspruchsvoll, da ich die Kabel bewusst relativ knapp bemessen hatte. Dadurch war der Platz in den Dosen eingeschränkt und das Einführen der Leiter entsprechend fummelig. Mit etwas Geduld ließ sich die Installation jedoch sauber ausführen.
Positiv hervorzuheben ist die Konstruktion der Steckdosen selbst. Der Klappdeckel ist so ausgeführt, dass er sich öffnen lässt und in geöffneter Position stehen bleibt, ohne durch eine Federkraft sofort wieder zurückzuklappen. Das erleichtert die Handhabung im Alltag deutlich, insbesondere beim häufigen Ein- und Ausstecken von Verbrauchern im Außenbereich.
Früher wurden die Leiter in Steckdosen klassisch verschraubt. Das empfand ich in manchen Situationen als praktischer, da sich die Verbindungen im Reparaturfall leichter lösen ließen. Bei heutigen Steckdosen mit Steckklemmen sitzt die Verdrahtung hingegen sehr fest, was zwar die Montage beschleunigt, spätere Demontagen aber etwas umständlicher machen kann.
Gleichzeitig hat sich die Installation insgesamt deutlich vereinfacht und beschleunigt, was im praktischen Alltag durchaus ein Vorteil ist.
Vor einigen Jahren waren Markenprodukte im Elektrobereich noch deutlich teurer als heute. Daher habe ich damals häufiger zu günstigen No-Name-Produkten gegriffen. Diese Entscheidung hat sich jedoch nicht immer als sinnvoll erwiesen, da Qualität und Haltbarkeit teilweise stark schwankten.
Inzwischen haben sich die Online-Angebote deutlich verbessert. Hochwertige Markenprodukte sind heute oft zu vernünftigen Preisen erhältlich, sodass ich persönlich wieder eher auf bewährte Hersteller setze. Aus Erfahrung heraus gilt für mich: Man kauft günstige Qualität im Zweifel zweimal.
Fertigstellung

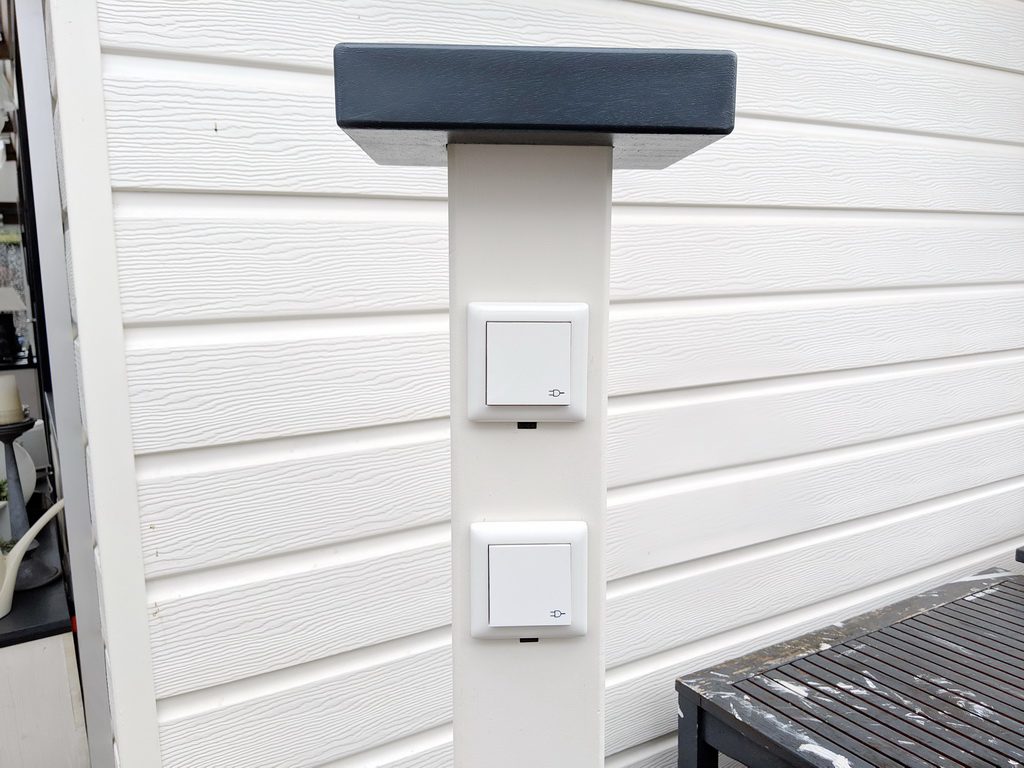

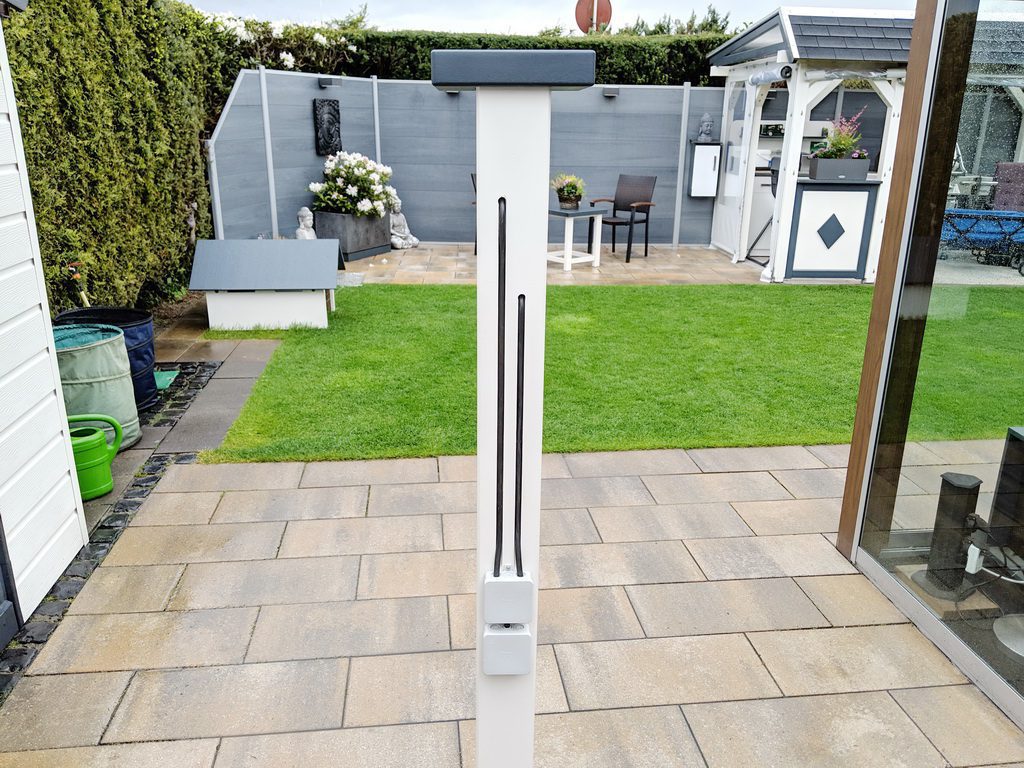

Die Steckdosensäule ist nun fertiggestellt. Eigentlich hätte ich sie direkt anstelle des bisherigen Steckdosenwürfels montiert, aber das Wetter hat an diesem Tag nicht mitgespielt – Dauerregen machte die Arbeiten im Außenbereich unmöglich.
Stattdessen habe ich bereits mit dem nächsten Projekt begonnen: dem Unterschrank für die Bosch-Tischsäge.
Die fertige Steckdosensäule werde ich später in Schnellzement setzen. Eine Einbindetiefe von etwa 50 cm sollte dafür ausreichen, um einen stabilen Stand zu gewährleisten. Natürlich stellt sich dabei auch die Frage der Haltbarkeit im Erdreich. Holz kann dort über lange Zeit hinweg beschädigt werden oder verrotten.
Allerdings handelt es sich hier um einen massiven 11 × 11 cm Balken. Bis hier tatsächlich relevante Schäden auftreten, dürfte in der Praxis sehr viel Zeit vergehen – vermutlich deutlich mehr, als ich diesen Standort überhaupt in dieser Form nutzen werde.
